WFJ6/DFY1 電能表接線盒

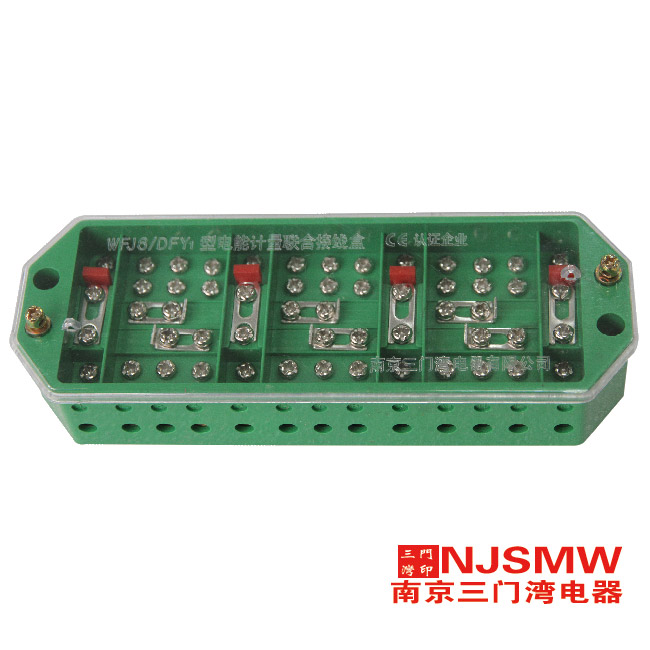

電度表接線盒WFJ6/DFY1(WFJ6/DFY2)-三相四線，是從老膠木產品更新換代的新產品；絕緣材料采用進口的高分子聚碳酸脂加工而成，具有良好的電氣性能和機械性能,(解決了老膠木產品脆,易碎,安裝時間長吸水后起霉斑等缺點)。金屬件采用銅合金，引進進口自動化設備加工制成，金屬表面還鍍鎳加以保護，具有安全可靠美觀大氣的優點，可接4MM線,電流20A, 電壓為660V,可在-40℃至+60℃范圍內正常工作,其電壓回路采用一進三出,各相電壓.電流具有相序表識,即方便接線,又避免了因相序接錯而造成的計量錯誤,接線盒的透明蓋用兩只可封印的螺絲加以固定,解決了防竊電工作。在二次回路中,作為帶負何情況下安全調換或現場檢驗電度表,電氣儀表,繼電保護屏等電氣設備的接線,確保了工作人員的人身安全,提高了現場的工作效率。
產品用途：
采用該接線盒后，可將進戶線與進表線分開，解決了以往進戶線并接的問題，相線接線盒蓋板還可以鉛封，以防竊電；零線接線盒可重復接地，符合電能計量規范中“專用、封閉”的原則。為配合電力系統采用標準接線及實施《電能計量裝置檢驗規程》創造了有利的條件，產品主要應用于計量臬。電表箱、JP柜、電度表屏，等柜體
注間事項：
更換表能表時要做好安全措施，以免造成電壓互感器二次短路或接地、電流互感器二次回路開路。
進行電能表現場校驗時，要確定檢驗儀的電流測量回路正確接到接線盒后，才能打開接線盒上的電流回路連接片，以免造成電流回路開路。
工作完成后應清理、打掃現場，并應再復查一遍所有接線，確保無誤后再送電。
接線盒安裝完成后再正確封印。

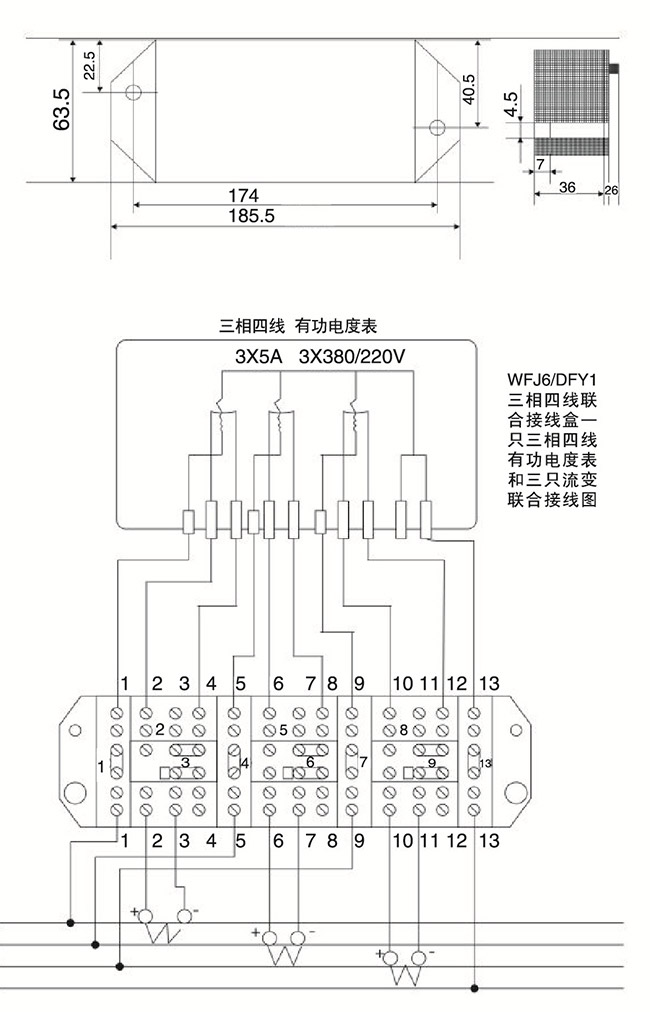

電度表接線盒是電能計量裝置標準接線中的專用接線盒，起接線和安全保護用. 通過透明的防塵蓋可直接觀察到內部各元件及端子狀態，導電體和接線螺釘均選用H62銅，表面鍍鎳。電路聯接可靠；絕緣盒材料為聚碳酸脂，耐熱性和耐沖擊性能良好，電氣間隙和爬電距離均高于國家標準。
中文名
電度表接線盒
額定電壓
660V
額定電流
20A
額定功率
50HZ/60HZ
絕緣電阻
30M∏
環境溫度
-40℃/+100℃
工頻耐壓
3000V/min
適用范圍
電度表接線盒用于額定電壓:380V,頻率50HZ(60HZ)一相四線(二線)制的電網系統中與互感器和電度表相匹配,連接截面積為0.5-4mm2的圓銅導線用的接線盒.
作用
1、外形美觀、使用方便可靠；
2、接線盒聯接中增加熔芯卡，可根據用戶
要求安放熔斷體，如表相出現短路故障，熔
斷體會自動斷開，起到線路保護作用；
特性
電度表接線盒除N線帶熔斷器系列,A相、B相、C相均采用聯接片聯接，一般用在額定電壓3×380V（一般二線或四線）有功電度表上。
電度表接線盒A、B、C相線及中性線N均帶保護，一般用在額定電壓3×100/57.7
工作原理
金屬件采用銅合金，引進進口自動化設備加工制成，金屬表面還鍍鎳加以保護，具有安全可靠美觀大氣的優點，可接4MM線,電流20A, 電壓為660V,可在-40℃至+60℃范圍內正常工作,其電壓回路采用一進三出,各相電壓.電流具有相序表識,即方便接線,又避免了因相序接錯而造成的計量錯誤,接線盒的透明蓋用兩只可封印的螺絲加以固定,解決了防竊電工作。在二次回路中,作為帶負何情況下安全調換或現場檢驗電度表,電氣儀表,繼電保護屏等電氣設備的接線,確保了工作人員的人身安全,提高了現場的工作效率。
